Máquinas de medición por coordenadas (cmm)

Las Máquinas de Medición por Coordenadas (CMM) son instrumentos esenciales en la industria moderna para asegurar la calidad y precisión de los productos manufacturados. Este artículo explora a fondo qué son las CMM, sus diferentes tipos, ventajas, desventajas y la importancia de la velocidad en sus procesos.

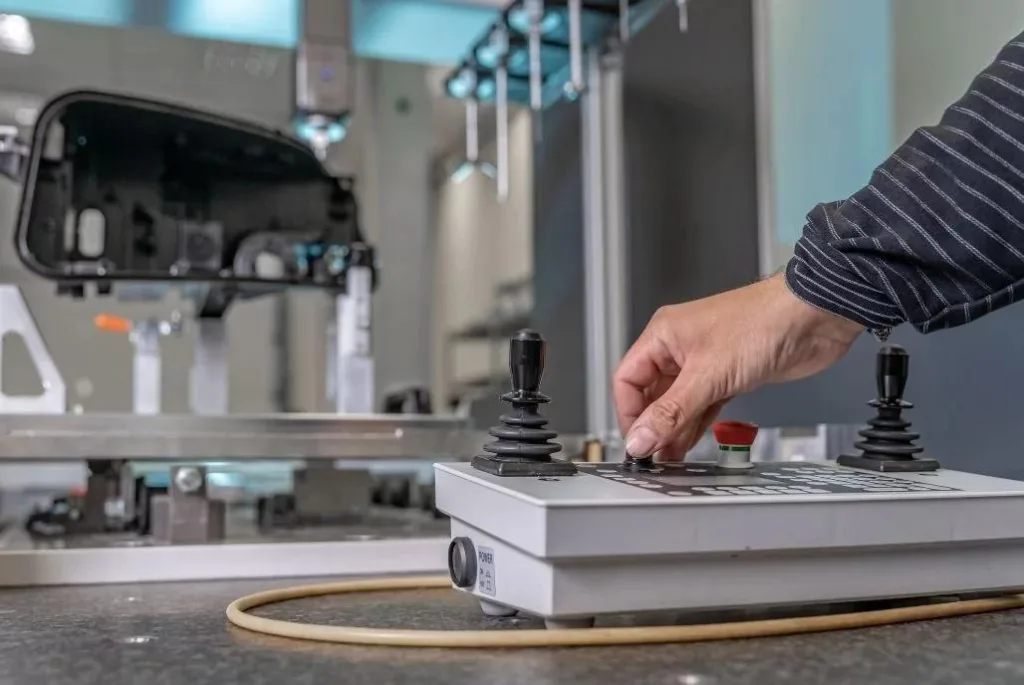

¿Qué es una CMM y para qué sirve?

Una CMM es un dispositivo que mide las geometrías de objetos físicos utilizando un sistema de palpado para detectar puntos discretos en su superficie. Desde su desarrollo a principios de los años 60, las CMM han evolucionado significativamente, pasando de modelos de 2 ejes a los sistemas multi-ejes de alta precisión actuales. Su principal función es verificar si una pieza o montaje cumple con las especificaciones de diseño, integrandose crucialmente en los procesos de control de calidad y aseguramiento de la calidad.

Las CMM ofrecen ventajas significativas sobre las inspecciones manuales: mayor precisión, mayor velocidad y una reducción significativa del error humano. Esto se traduce en una mejora en la eficiencia y la reducción de costes asociados con los defectos.

Tipos de CMM

Existen diversos tipos de CMM, clasificados principalmente por su estructura:

CMM de Puente

Las CMM de puente utilizan un sistema de palpado que se mueve a lo largo de tres ejes (X, Y, Z) ortogonales. Se dividen en CMM de mesa móvil y CMM de puente móvil. Son muy precisas, ideales para piezas mecanizadas con altas tolerancias, pero pueden ser costosas, tener un volumen de medición fijo y requerir personal altamente cualificado para su operación.

Ventajas de las CMM de Puente:

• Alta precisión
• Ideales para piezas de tamaño pequeño a mediano
• Posibilidad de mediciones con sensores múltiples

Desventajas de las CMM de Puente:

• Alto coste
• Volumen de medición fijo
• Falta de portabilidad
• Sensibles a vibraciones
• Requieren montajes rígidos
• Complejas de operar

CMM de Pórtico

Similares a las de puente, pero de mayor tamaño, diseñadas para piezas grandes y pesadas. Ofrecen alta precisión y un gran volumen de medición, pero comparten las desventajas de coste, falta de portabilidad y sensibilidad a vibraciones.

Ventajas de las CMM de Pórtico:

• Alta precisión
• Gran volumen de medición
• Fácil carga y descarga de componentes

Desventajas de las CMM de Pórtico:

• Alto coste
• Volumen de medición fijo
• Falta de portabilidad
• Ocupa mucho espacio
• Sensibles a vibraciones
• Requieren montajes rígidos
• Complejas de operar

CMM en Voladizo

El cabezal de medición está unido a un solo lado de una base rígida, ofreciendo acceso abierto a tres lados para facilitar la operación. Son adecuadas para piezas más pequeñas, pero comparten las desventajas de coste y sensibilidad a vibraciones.

Ventajas de las CMM en Voladizo:

• Alta precisión
• Adecuada para piezas pequeñas
• Fácil acceso para carga y descarga

Desventajas de las CMM en Voladizo:

• Alto coste
• Volumen de medición fijo
• Falta de portabilidad
• Sensibles a vibraciones
• Requieren montajes rígidos
• Complejas de operar

CMM de Brazo Horizontal

Con sondas montadas horizontalmente, ideales para objetos largos y delgados o geometrías de difícil acceso. Existen modelos montados en placa y montados en pista. Son más económicas que otros tipos, pero menos precisas.

Ventajas de las CMM de Brazo Horizontal:

• Gran volumen de medición
• Buena opción para piezas con tolerancias bajas
• Fácil instalación
• Ocupa menos espacio
• Económicas

Desventajas de las CMM de Brazo Horizontal:

• Menos precisas
• Volumen de medición fijo
• Falta de portabilidad
• Sensibles a vibraciones
• Requieren montajes rígidos
• Complejas de operar

CMM de Brazo de Medición Portátil

Máquinas portátiles que permiten realizar mediciones directamente en el taller. Son versátiles y fáciles de usar, pero menos precisas que otros tipos de CMM.

Ventajas de las CMM de Brazo de Medición:

• Portátiles y ligeras
• Volumen de medición extensible
• Relativamente baratas
• Fáciles de operar

Desventajas de las CMM de Brazo de Medición:

• Menos precisas
• Sensibles a vibraciones
• Requieren montajes rígidos

CMM Ópticas

Dispositivos portátiles sin contacto que utilizan la triangulación óptica para obtener mediciones 3D. Son ultrarrápidas y ofrecen una buena precisión, aunque ligeramente inferior a las CMM convencionales. Su portabilidad y velocidad las convierten en una opción atractiva para la industria 0.

Ventajas de las CMM Ópticas:

• Portátiles y ligeras
• Volumen de medición extensible
• Muy rápidas
• Relativamente baratas
• Fáciles de operar
• No requieren montajes rígidos

Desventajas de las CMM Ópticas:

• Menos precisas que las CMM convencionales

La Importancia de la Velocidad en las CMM

En la manufactura actual, la velocidad es crucial. Los cuellos de botella en los procesos de inspección con CMM pueden retrasar la producción y aumentar los costes. Las CMM convencionales pueden ser lentas, especialmente con formas complejas. Las tecnologías más modernas, como las CMM ópticas, buscan mejorar la eficiencia y la velocidad de las inspecciones, satisfaciendo las demandas de la producción moderna.

Tabla Comparativa de Tipos de CMM

La elección del tipo de CMM dependerá de las necesidades específicas de cada aplicación, considerando factores como la precisión requerida, el tamaño de las piezas, el presupuesto y la necesidad de portabilidad.
